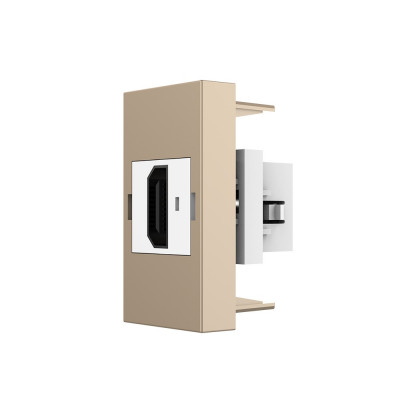

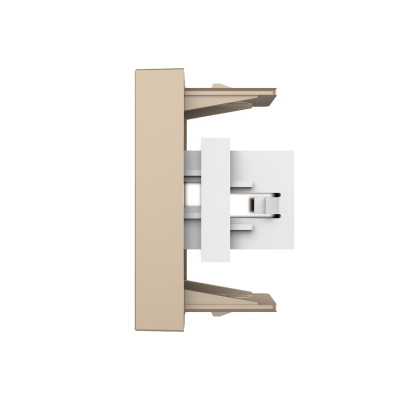

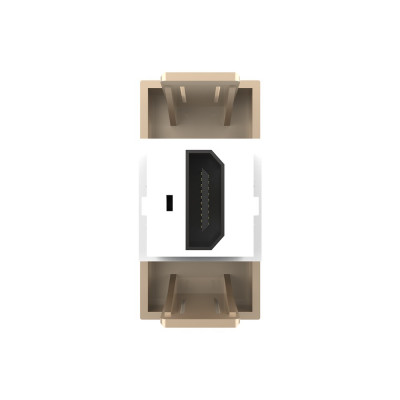

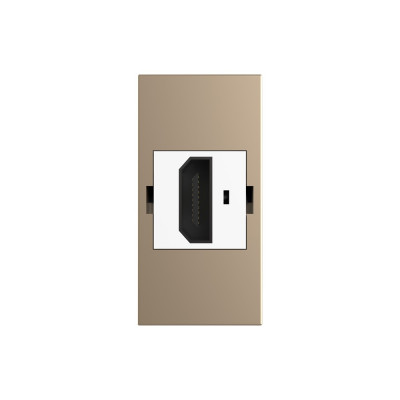

Розетка HDMI 2.0 Livolo, цвет золотой (механизм) BB-C7-1HD-13

Механизм 1/2 розетки HDMI 2.0 LIVOLO BB-C7-1HD-13 золотого цвета используется для подключения к нему с обоих сторон разъёма HDMI по принципу ON/ON (мама-мама). HDMI (High-Definition Multimedia Interface) - интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования по одному единственному кабелю. Разъём HDMI является современной заменой аналоговых.Разъем оснащен 19 контактами и позволяет передавать изображение разрешением 1920 × 1080.

Эксплуатация

Подсоедините кабель HDMI к механизму.

Комплектация

• Механизм 1/2 розетки.
• Металлический суппорт на комплект из двух штук 1/2 розетки.
• БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

1. Достаньте комплектующие из упаковки.
2. Зафиксируйте механизм в металлическом суппорте.
3. Подсоедините кабель HDMI к задней части механизма.
4. Установите механизм в монтажной коробке (подрозетнике) с помощью винтов.
5. Установите стеклянную лицевую рамку.

Примечание: установка осуществляется в монтажную коробку (подрозетник) с минимальной глубиной 40 мм и диаметром 62-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.

Меры предосторожности

1. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
2. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
