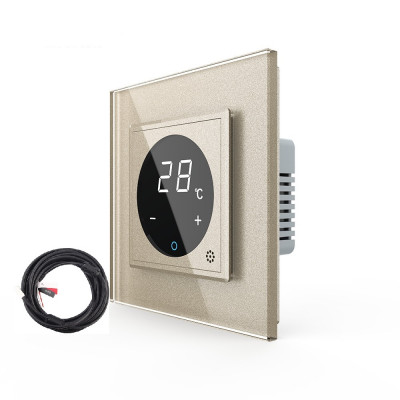

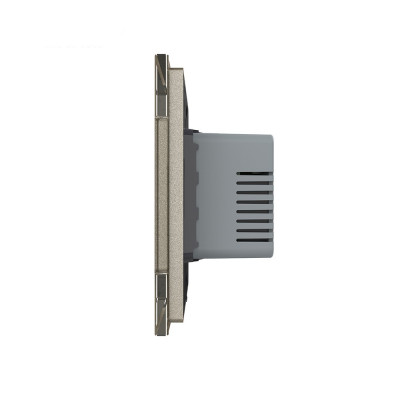

Терморегулятор пола Livolo 16А, сенсорное управление, датчик воздуха, датчик пола 5 метров, 1 пост, цвет шампань VL-C7FQ1-2NPS72

Терморегулятор пола Livolo 16А, сенсорное управление, датчик воздуха, датчик пола 5 метров, 1 пост LIVOLO цвета шампань предназначен для контроля и поддержания заданного значения температуры нагрева воздуха в помещении и ее регулировки, при изменении внешних условий. Cенсорный терморегулятор с лаконичным и современным дизайном. Терморегулятор имеет встроенный датчик температуры воздуха.

К механизму терморегулятора можно подключить внешний датчик температуры пола модель VL-XQ001 (в комплекте). При подключении внешнего датчика пола, встроенный датчик температуры воздуха отключается.

При использовании терморегулятора с датчиком воздуха, его необходимо подключить к твердотельному реле модель VL-XQ002 (в комплект не входит), а затем подключить к теплому полу, чтобы обеспечить точность определения температуры.

При использовании с внешним датчиком температуры терморегулятор подключается к теплому полу напрямую. Внешний датчик цифровой, чип 18B20, экранированный сигнальный кабель 5метров, 3 контакта: красный VDD, белый DQ, черный GND. На датчике установлены ферриторвые фильтры, которые убирают высокочастотные помехи. При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к самому терморегулятору. С одним фильтром могут возникать небольшие отклонения в показаниях температуры в 1-2 градуса, но это не критично. Двухконтактные датчики к данной модели не подключаются.

Эксплуатация

1. В выключенном состоянии кнопка вкл/выкл горит синим цветом. При включении терморегулятора кнопка вкл/выкл горит красным цветом, отображаются кнопки «+» и «-» регулировки температуры и текущая температура, переданная датчиком.
2. При касании кнопки «+» или «-» регулировки температуры показывается заданная температура. При каждом коротком нажатии на кнопку установка температуры изменяется на 1 градус. При нажатии в течение 3 секунд установка температуры изменяется с шагом 2 градуса.
3. Диапазон установки температуры от 5 до 50 градусов. Терморегулятор поддерживает установку и измерение температуры в градусах Цельсия и Фаренгейта. Для переключения между системами измерения необходимо одновременно нажать и удерживать кнопки «+» и «-» более 3 секунд.
4. Если кнопки регулировки температуры не нажимать в течение 5 секунд, на дисплее будет отображаться температура, измеренная датчиком.
5. При отключении питания терморегулятора настройки сохраняются.

Комплектация

• Механизм терморегулятора.
• Металлический суппорт для крепления.
• Стеклянная рамка.

Монтаж

1. Обязательно отключите питание перед установкой.
2. Подключение должно выполнятся строго со схемами подключения.
3. Поместите механизм терморегулятора в металлический суппорт.
4. Максимальный нагрузка на терморегулятора не должна превышать 16А или 3680Вт.
5. Подключение с датчиком воздуха без реле.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод.
6. Подключение с датчиком воздуха с реле.
   Напряжение питания фаза подается на клемму L терморегулятора и L1 реле. Ноль сети напряжения подключается к клемме N терморегулятора, A2 реле и нулевому проводу теплого пола. Клемма L1 терморегулятора подключается к клемме A1 реле. Фаза теплого пола подключается к клемме T1 реле.
7. Подключение с датчиком пола.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод. Внешний датчик температуры подключается к клеммам: красный VDD, белый DQ, черный GND.
8. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
9. Установите стеклянную рамку (в комплекте).

Меры предосторожности

Чтобы не получить травму и не повредить механизм терморегулятора, внимательно прочтите все инструкции.

1. Не устанавливайте изделие вблизи источников огня и воды.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать механизм терморегулятора, вносить изменения в конструкцию.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток изделия.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
